LT508型羟基氧化铁脱硫剂

T706型常温氧化铁脱硫剂介绍

一、用途及特点

该产品是以γ型氧化铁为主要活性组份，添加其它促进剂加工而成，在20〜100℃间，对H2S有很高的脱除性能，对硫醇类有机硫及大部分氮氧化物也有一  定脱除效果,使用上具有操作方便、净化度高、床层阻力小、适应性强、脱硫快、硫容高、无二次污染等特点，即使在无氧无氨条件下也能高精度脱除H2S, 产品主要用于城市煤气、炼油、化肥和其它化学工业所用煤气或合成原料气中的精脱硫。 也可用于冶金、纺织、化纤、轻工、电子、环保等部门的水煤气、焦炉气、油田气、 废气等气体中H2S的脱除。

二、主要物化性质

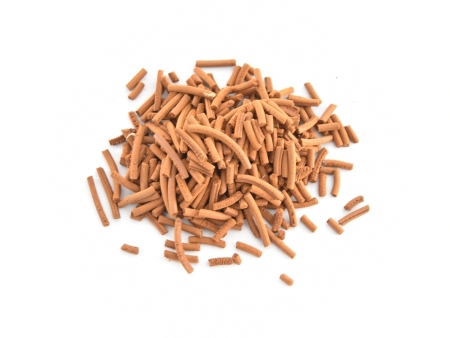

外观：棕黄色条形      规格：Ф5〜6×5〜15mm   堆密度：0.65〜0.85kg/L

侧压强度：≥50N/cm    孔隙率：70〜90%        比表面积：200〜300 m2/g

活性：入口H2S 10g/m3时可在数秒钟内脱至1ppm以下  硫容：≥25%（重）

反应机理：Fe00H+H2S — FeSSH+H2O

如果待脱硫气体中，氧与H2S的分子比＞2.5时，脱硫和再生同步进行，因此在有氧碱性气氛条件下有利于该产品的正常使用。

三、操作使用条件

空速：300〜1000h-1（加压或 H2S含量低时可适当提高）

压力：常压（或加压至40kg/cm2以内）

温度：常温〜100℃   线速度：0.1〜0.3米/秒（空塔）

水份含量及PH值：脱硫剂中水分起介质作用，其量在10%左右为宜，因此在使用中要求气体中带有少量水蒸汽，以抑制气流将脱硫剂中水份带走，但水蒸汽量不宜过大，防止在床层中冷凝而造成微孔堵塞，PH值：8〜9。

该产品为化学吸附型脱硫剂，随与气流接触先后顺序不同，其吸硫量也不一致，为了使脱硫剂达到较高利用率，建议设置2〜3个脱硫塔串联使用。第  一塔脱硫剂首先失活，先将其更换，气体按2-3-1顺序通过，更换第二塔脱硫剂时，气体按3-1-2顺序通过，使脱硫剂达到max大的硫容量。

四、再生操作条件

脱硫塔出口气中H2S超过1ppm或超出要求指标，而饱和硫容尚未到50%时，则应进行脱硫剂的再生，操作条件为：

空速：0.5 〜140h-1（根据再生温度变化情况调节）

压力：常压

温度：30〜 60℃（调节空速和控制再生气中O2含量）再生后脱硫剂的活性随再生次数逐渐下降。

五、装填注意事项

装填好坏会直接影响使用效果，须引起足够重视，装填时应注意以下几点：

①由于运输、装卸过程中产生粉末，装填前须过筛。

②新脱硫剂强度较低，在脱硫过程中随吸硫量的增大而强度递增，故在脱硫塔中应分层装填，每层以0.7〜1米的高度为宜（一般控制高径比>3）。

③禁止脚踏脱硫剂，可用木板垫在料层上，再进行扒料和检查装填情况。

④脱硫塔顶部原料气入口处，须装有格蓖板或碎焦块，以防吹散脱硫剂。

⑤ 脱硫时不必专门加热而耗能，但在冬季室外的脱硫装置须保温，以免气体过冷，降低脱硫剂活性和床层上积水造成恶化操作。
