TRS系列活性炭脱硫剂

TRS系列活性炭脱硫剂介绍

1、用途及特点

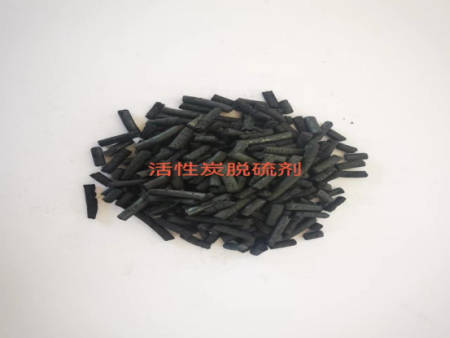

该产品为圆柱状固体颗粒，外观为暗黑色，全部采用优良原料并加一  定粘合剂，助催化剂经过筛选、配料、粉碎、成型、干燥、炭化、活化等一系列精加工而成，具有活性高、孔隙率大、硫容量大、脱硫效率高、机械强度高、耐水性好，床层阻力小、易再生，高温、高压下不易粉化等优点。主要脱出水煤气、焦炉气、天然气、化学工业原料气，烟道气体等中的各种硫化物，特别是对H2S具有高  效、高精度净化效果，无环境污染，能再生使用，再生后产出高纯度单质硫磺。

2、主要技术参数

4、脱硫基本原理

a、气体中H2S和少量的O2受活性炭表面的催化作用，在常温，常压条件下发生下列反应：2H2S+O2→2H2O+2S反应生成的水顺气流带走，生成的单质硫被活性炭吸附，从而达到脱除H2S的目的。

b、对气体中的有机硫的脱除

COS占有机硫的96%以上，COS在室温下先被活性炭水解，生成H2S，然后以H2S的脱除原理除去，反应如下：COS+H2O—H2S+CO2   2H2S+O2—2H2O+2S

根据活性炭的气相脱硫机理证明：活性炭质量的优劣，主要是由空隙率，比表面积的大小和表面活性的强弱来决定的。

c、再生

因活性炭脱硫后，活性炭吸附的是单质硫，根据单质硫的理化特性和活性炭的吸附与解吸基本原理，向活性炭层通无氧高温气流，使活性炭与单质硫同时都得到加热，当温度升高到325℃以上时，硫被溶化成液体状态或气态而从活性炭孔隙中解吸出来，附过热蒸汽带出活性炭床外，根据以上再生基原理得知，再生用过热蒸汽在600℃范围内，温度越高越好，再生时间、费用、效率、都与温度有直接关系。根据活性炭的脱硫与再生基本原理得知，利用活性炭脱除气体中硫化物的方法、是一种经济简便无二次环境污染，利国利民，节约能源的理想方法。

5、应用工艺条件要求

该产品在实际应用时，一  切工艺条件须满足以下要求，方可正常使用而达到理想效果。如某项条件达不到要求，可采取特殊措施达到。根据近几年来几百家化肥公司应用的实践总结，同样的产品质量，因工艺条件的差别，其效果就出现成倍至数倍的不同，可见该产品的应用方法及工艺条件是至关重要的。

1、空速：300〜2000h-1（一般情况）   城市煤气应用为≤100h-1

2、25〜100℃（建议32〜52℃）

3、硫化物及氧含量比值：1:2以上

4、相对湿度≥70%（但不带液态水进入活性炭床层）

5、压力：≤6.0Mpa

6、线速度：≤0.1m/s   城市煤气应为0.01〜0.05m/s

7、装填方法：装填前先过筛，除去因搬运时产生的粉尘，装填时不能从上口直接倒入，应在炭层表面均匀散开，防止气体偏流，装填后，投运前，应放空吹出空气及除去炭粒表面粘附的炭粉，防止炭粉移至下工段而影响生产。

8、有效脱硫床层高径比：1.5〜2.5

9、气体中酸碱性要求：如该气体中不含碱性气体成份，请用浸碱活性碳。

6、注意事项

1、运输

注意防止与坚硬物质混装而造成大量振动磨擦，以减少炭粒破碎，影响使用。

2、储存

应储存存于阴凉干燥处，防止包装内外袋破裂，与外界直接接触，吸附其它物质，降低吸附H2S的能力和使用效果。

3、严禁水泡

该产品属多孔性吸附剂，所以在运输、储存和使用过程中，都要防止水浸，因水浸后，大量水充满活性炭孔隙，使活性炭失去作用。

4、防止焦油类物质

在生产运行中，应禁止焦油类物质带入活性炭床层，因活性炭颗粒表面粘满此类物质后，填塞活性炭孔隙通道，使其失去作用，所以，当气体进入活性炭床层前时，如含有焦油类物质，应增设除焦油装置，保证活性炭正常使用。

5、防火

储存或运输时，防止与火源直接接触，以防着火。
